Make the garage roof 003

アァ・・・

疲れた・・・。



材料だけ拾い出しました〜。

%e5%9f%ba%e7%a4%8e%e4%bc%8f%e5%9b%b3
基礎伏図っぽい

束石:6ケ・測量杭:22本・野地板:2M×5枚・砕石:20kg×3袋

砂:20kg×1袋・土台:90×90×3M×1本 / 45×90×4M×2本

柱:90×90×3M×6本 ・ ・ ・・・。

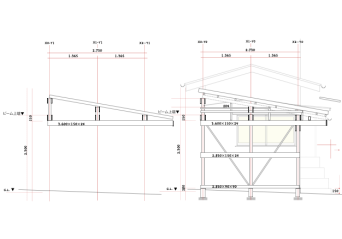

%e5%8d%97%e5%81%b4%e8%bb%b8%e7%b5%84%e5%9b%b3
南面軸組図っぽい



筋交い:40×90×3M×6本・Wビーム:24×150×4M×24本

火打:24×150×4M×2本・小屋束:38×89×3.05M×11本

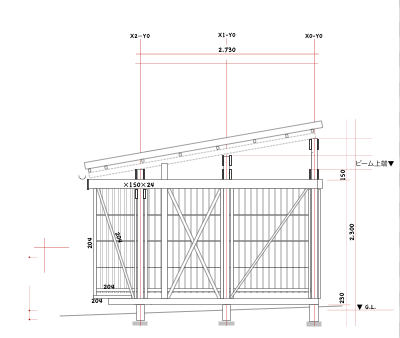

%e5%8c%97%e5%81%b4%e8%bb%b8%e7%b5%84%e5%9b%b3
北面内装図な感じ

あぁ〜 疲れてきたかなぁ・・・。

もう少しだけ。



外装用の野地板:12×90×2M×40枚・胴縁:16×40×2M×6本



よし あとは 屋根周りかな?
